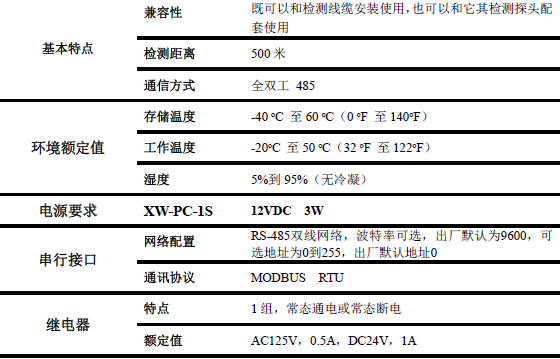

1、技术参数:

2、使用专业指导：

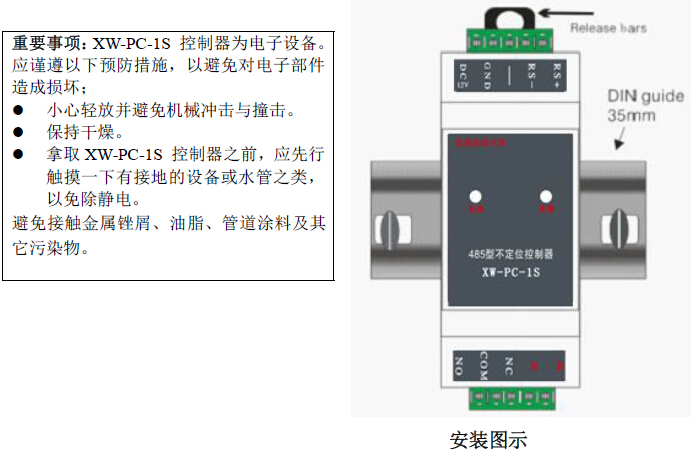

XW-PC-1S 漏液控制器使用导轨安装方式。所选定的安装位置应保证模块不受自然环境、温度极限或剧烈振动的影响。XW-PC-1S 控制器可扣装于标准的35毫米DIN导轨上。如果现有电气或仪表箱导轨上有空余位置，亦可用以安装XW-PC-1S 控制器。也可直接在墙壁或箱体表面任何位置安装一小段DIN导轨，然后固定XW-PC-1S 控制器，但应保证不会造成行走绊倒危险，或有对XW-PC-1S 控制器造成撞击损坏的可能性。XW-PC-1S 控制器应被安装在控制系统主机的连线长度1200米的范围之内。如超出1200米，请向厂商咨询增加连线距离的方法。

3、布线阐明

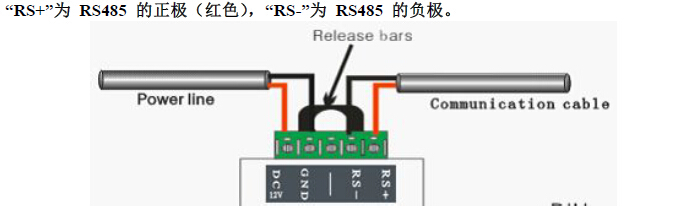

电源模块线与通信设备线的连结

XW-PC-1S 控制器可通过RS-485屏蔽双绞通讯电缆线传输所有的报警与状态信息。电源/通讯电缆四根导线中的两根用于进行遥测，其它两根导线可用于供电。或者也可通过独立布线供电。

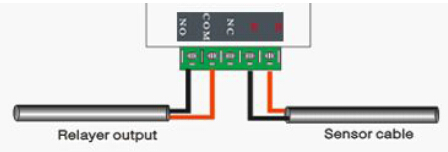

短信报警启动继电器设备接

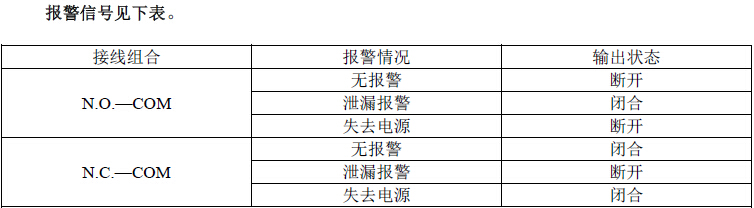

XW-PC-1S 控制器的继电器触点可用于本地或远程报警，或控制阀门或其它装置，也可与控制自动化系统触点输入连接。继电器仅对泄漏报警。继电器同时具有常开，常闭两种状态，用户可自由选择接出方式。

遗漏传感器电缆线的引入线接入

XW-PC-1S 有效整流器接连感应开关线时候需要接连产生线，其接连下列图图示。

4、程序安装使用讲解

设施设备地点与波特率的放置

若将XW-PC-1S 掌控器集成式设计软件于监督摄像头设计软件里，任一块XW-PC-1S 掌控器均须符合一家独立空间的地此。制造厂商所交给的所有XW-PC-1S 掌控器的互联网地此均为0，波特率均为9600，如此，一种XW-PC-1S 掌控器均须设置一家唯一一个的地此和与上位监督摄像头服务器差不多的安全可靠设备波特率后就能与集成式设计软件监督摄像头设计软件使用安全可靠。

在使用XW-PC-1S 保持器系统具体位置时，须要做下述步驟：

XW-PC-1S 把控好器上电，并将电讯线能过RS485转成RS232手机信号，接入使用PC 机的选定串口。

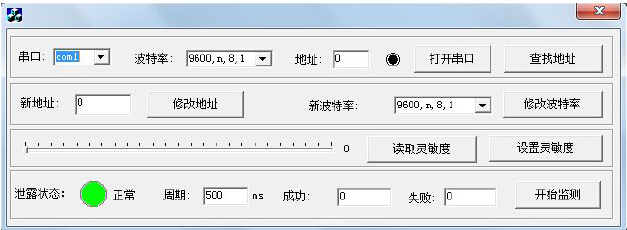

打开配置软件如下图所示：

选择正确的串口号、波特率和地址后，然后点击“打开串口”将上位机与XW-PC-1S 控制器通讯连接成功，此时可以在“新波特率”和“新地址”中输入需要的波特率和新地址，分别点击“修改波特率”和“修改地址”。分别设置成功后，则波特率和通讯地址就都设置完成。值得注意的是：设置新波特率后，必须将XW-PC-1S 控制器重启一下设置才能生效。

流畅度如何设置

特定步奏下列：

l 将XW-PC-1S 把控好器与我的电脑无误衔接好，切实保障层面完整的无误。

l 将app打开文档通过左右位机通讯网络。

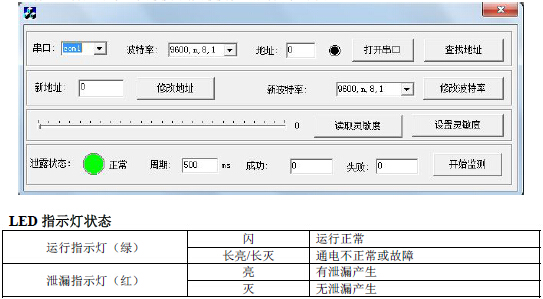

l 在软件面板里，用鼠标点住滑动条，拖动设置XW-PC-1S 控制器的灵敏度，当到合适位置后停止，再点击“设置灵敏度”则灵敏度设置成功。如下图：
